Доклад: Основы построения телекоммуникационных систем

Доклад: Основы построения телекоммуникационных систем

Содержание

1. Введение

По данным исследовательских и консалтинговых компаний совсем недавно

количество пользователей сети Интернет превышало 100 млн. Интернет

предлагает своим пользователям самые разнообразные услуги,

производители оборудования и ПО регулярно создают новые виды Интернет

– приложения. Благодаря этому появляются новые группы пользователей,

для которых всемирная сеть становится важным инструментом

профессиональной деятельности. Среди таких групп одной из важнейших

и постоянно растущих можно назвать категорию крупных корпоративных

клиентов, использующих Интернет в своем бизнес процессе. Однако все

острее стоит проблема доступа к сети Интернет, поскольку ее быстрое

расширение уже сильно отразилось на телекоммуникационных системах.

Очевидно, что скоро возникнет необходимость альтернативного доступа к

сети помимо ТФОП.

2.Техническое задание

N 7 вариант – Е

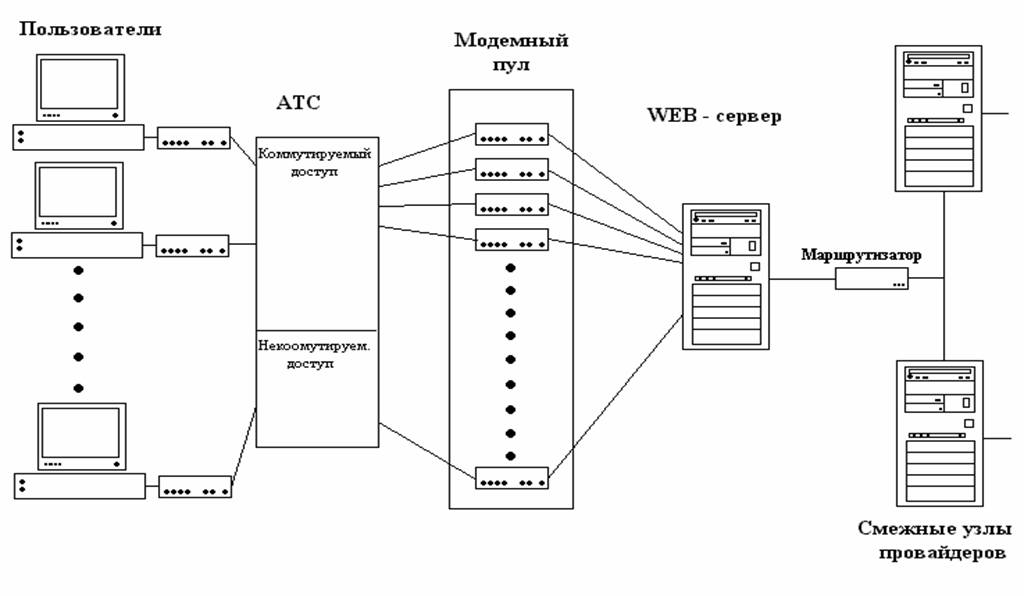

1.1. Составить схему организации связи, примерный состав

оборудования городского узла Интернет.

1.2. Выполнить расчет количества линий коммутируемого доступа

от ТФОП к модемному пулу.

1.3. Исходные данные:

Количество пользователей:

коммутируемый доступ – 800 пользователей,

нагрузка от одного пользователя – 0,01(Эрл).

некоммутируемый доступ – 100 пользователей,

нагрузка от одного пользователя – 0,01 (Эрл).

среднюю скорость передачи данных пользователя принять 12 ( Кбит/с).

Допустимое снижение скорости – 5%.

30% трафика пользователя идет на местный WEB – сервер.

1.4. Рассчитать требуемую пропускную способность канала связи

к двум смежным узлам провайдеров Интернет.

3.Расчет количества линий коммутируемого

доступа от ТФОП к модемному пулу.

Так как количество пользователей коммутируемого доступа – 800, а

нагрузка от одного пользователя – 0,01 (Эрл), то можем найти суммарную

нагрузку от абонентов коммутируемого доступа.

Ак = 800 . 0,01 = 8 ( Эрл ) ;

Для определения количества линий от ТФОП к модемному пулу

воспользуемся табулированными значениями первой формулы Эрланга:

Где А – интенсивность нагрузки

m – количество линий

Рb – вероятность блокировки

При средней вероятности блокировки Рb = 0,005 количество линий будет

равно m = 16.

4.Расчет требуемой пропускной способности канала связи к двум

смежным узлам провайдеров Интернет.

4.1 Расчет нагрузки от пользователей некоммутируемого доступа.

Найдем суммарную нагрузку от абонентов некоммутируемого доступа:

Ан = 100польз х 0,01= 1 ( Эрл ).

Воспользовавшись табулированными значениями первой формулы Эрланга

получим, что нагрузка эквивалентна 5 занятым линиям. Т.к. по заданию

скорость передачи данных у абонентов некоммутируемого доступа равна 2

мбит/с, то суммарная скорость передачи будет 10 мбит/с.

4.2 Расчет суммарной нагрузки от пользователей:

4.3

В пункте 3 полученное значение линий от ТФОП к модемному пулу

получилось равным 16, при средней скорости передачи данных

пользователей коммутируемого доступа – 12 кбит/с суммарная скорость

будет:

12 х 16 = 192 кбит/с.

Таким образом скорость передачи данных пользователей коммутируемого и

некоммутируемого доступа в сумме будет составлять 10 мбит/с + 192

кбит/с = 10,192 мбит/с.

Таким образом требуемая пропускная способность канала связи к двум

смежным узлам провайдеров составит:

10,192 мбит/с

30% трафика, поступающего на местный WEB – сервер = 7,101 мбит/с.

5. Примерный состав оборудования для организации связи.

Для организации связи требуется примерно следующее оборудование:

- Модемы для пользователей коммутируемого доступа к примеру

Motorolla со скоростью передачи – 33,6 кбит/с.

- Модемы для пользователей коммутируемого доступа, например

Hponics PCMS – модем для выделенных линий со скоростью

передачи – 2048 кбит/с.

- В качестве сервера используется компьютер, например

Intel Pentium-III.

- Так же применяется маршрутизатор, например Cisco 2600.
